Referenzen - Rütteldruckverdichtung mit dem VRI®-Verfahren

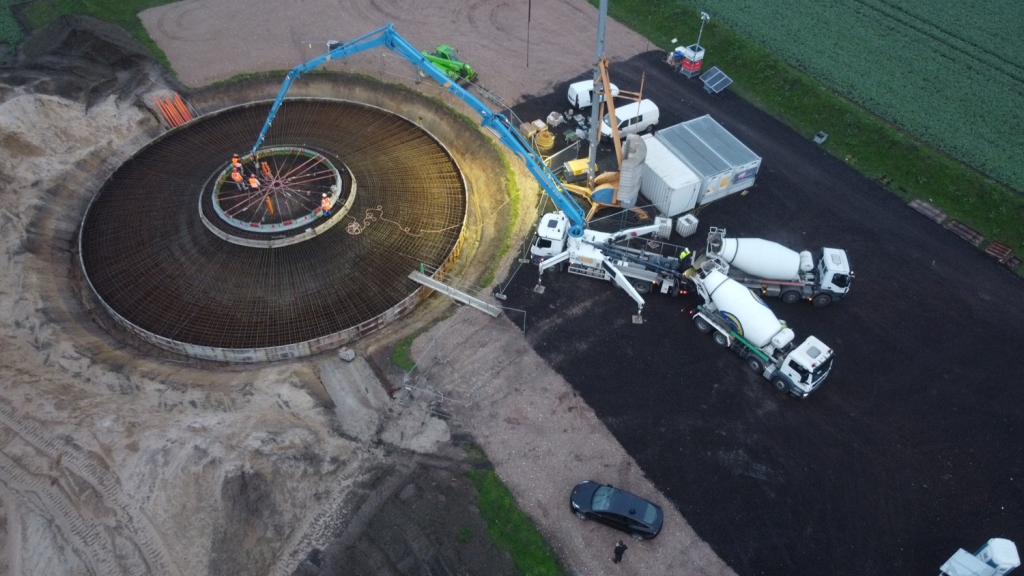

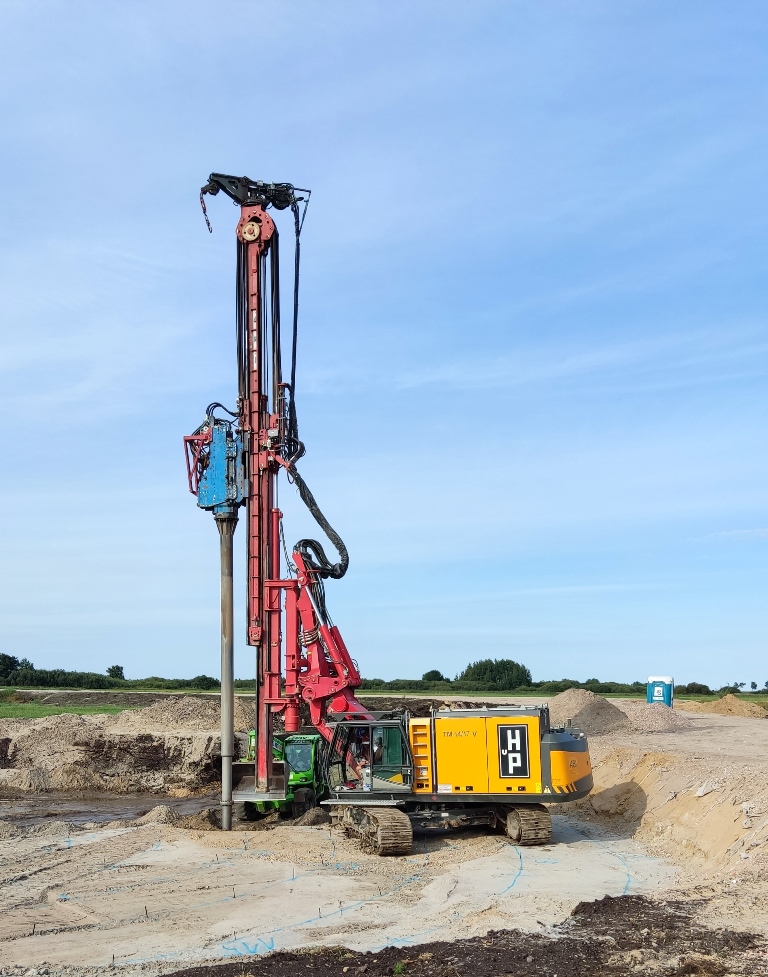

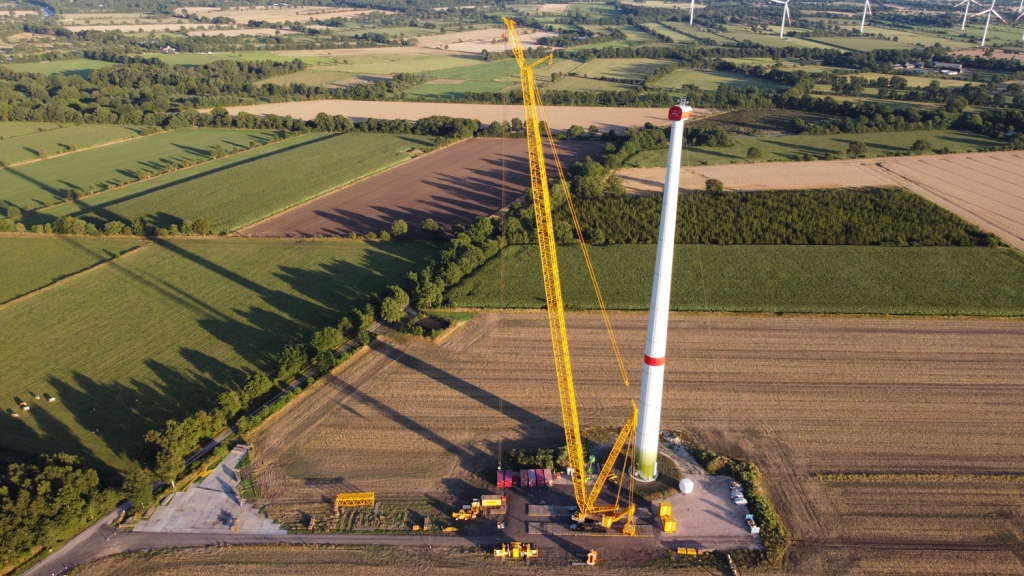

Projektbezeichnung : Windpark Hennstedt-Hollingstedt / Krumstedt
                                      2 WEA Vestas V150-5.6 MW und 1 WEA Typ Enercon E-147 EP5 E2
Auftraggeber             : WindPlan Witthohn + Frauen GmbH & Co. KG - Heide

Projektbeschreibung :
Errichtung von 2 Windenergieanlagen vom Typ Vestas V150-5.6 MW mit einer Nabenhöhe von 125 m sowie 1 Windenergieanlage
vom Typ Enercon E-147 EP5 E2 mit einer Nabenhöhe von 126 m.
Ausführung der Rütteldruckverdichtung zur Stabilisierung im Bereich der Kreisringfundamente der Windenergieanlagen.
Verbesserte Gesamtfläche mit dem VRI®-Verfahren ca. 2.400 m².
Tiefe 6,00 bis 11,00 m
Baugrundverbesserung von sehr lockeren Sanden zur Einhaltung der Schiefstellung und der Drehfedersteifigkeiten.
Gewährleistung einer Schiefstellung von 1:333 sowie Drehfedersteifigkeiten von 18.750 bis 23.574 MNm/rad bzw. von 100.000. bis 150.000 MNm/rad.

Bauzeit : 08.2022 bis 09.2022



Projektbezeichnung : Windpark Bankewitz / 8 WEA Typ GE 5.3 - 158
Auftraggeber             : wpd infrastruktur GmbH - Bietigheim/Bissingen

Projektbeschreibung :
Errichtung von 8 Windenergieanlagen vom Typ GE 5.3 - 158 mit einer Nabenhöhe von 161 m.
Ausführung der Rütteldruckverdichtung mit dem VRI®-Verfahren auf insgesamt ca. 5.600 m² Grundfläche zur Stabilisierung
im Bereich der Kreisringfundamente der Windenergieanlagen.
Tiefe 2,00 bis 7,00 m
Baugrundverbesserung von lockeren Sande zur Einhaltung der Schiefstellung und der Drehfedersteifigkeiten.
Gewährleistung einer Schiefstellung von 1:333 sowie Drehfedersteifigkeiten von 34.760 MNm/rad bzw. 173.800 MNm/rad.

Bauzeit : 07.2022

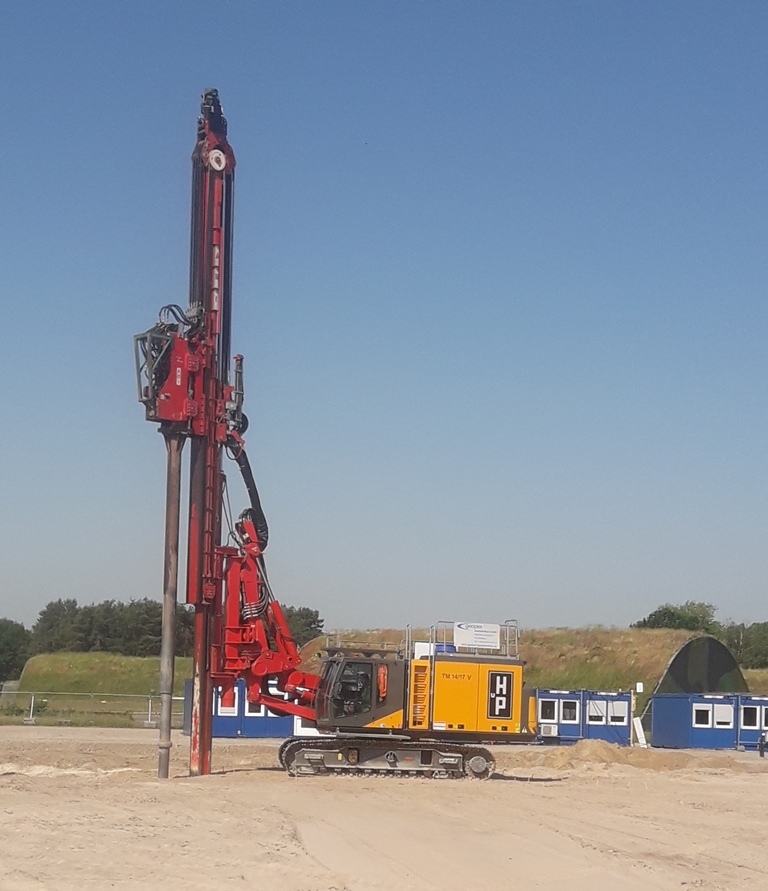

Projektbezeichnung : Neubau LFZ-Inst.-Halle auf dem Nato-Flugplatz Wittmundhafen
Auftraggeber             : LUDWIG FREYTAG GmbH & Co. Kommanditgesellschaft - Oldenburg

Projektbeschreibung :
Ausführung von ca. 3.600 Stck. VRI®-Rütteldruckverdichtungspunkten
Länge 2,00 bis 6,50 m
Neubau einer Luftfahrzeug-Instandhaltungshalle mit angrenzenden Gebäuden als Wand- und Stützenkonstruktion auf einer tragenden Bodenplatte.
Verbesserung der anstehenden lockeren Sande mit dem VRI®-Verfahren zur Setzungsbegrenzung sowie Gewährleistung von Bettungsmodulen von 12 MPa/m bis 15 MPa/m für die Bodenplatten auf einer Gesamtfläche von ca. 9.300 m².

Bauzeit : 06.2021 bis 07.2021

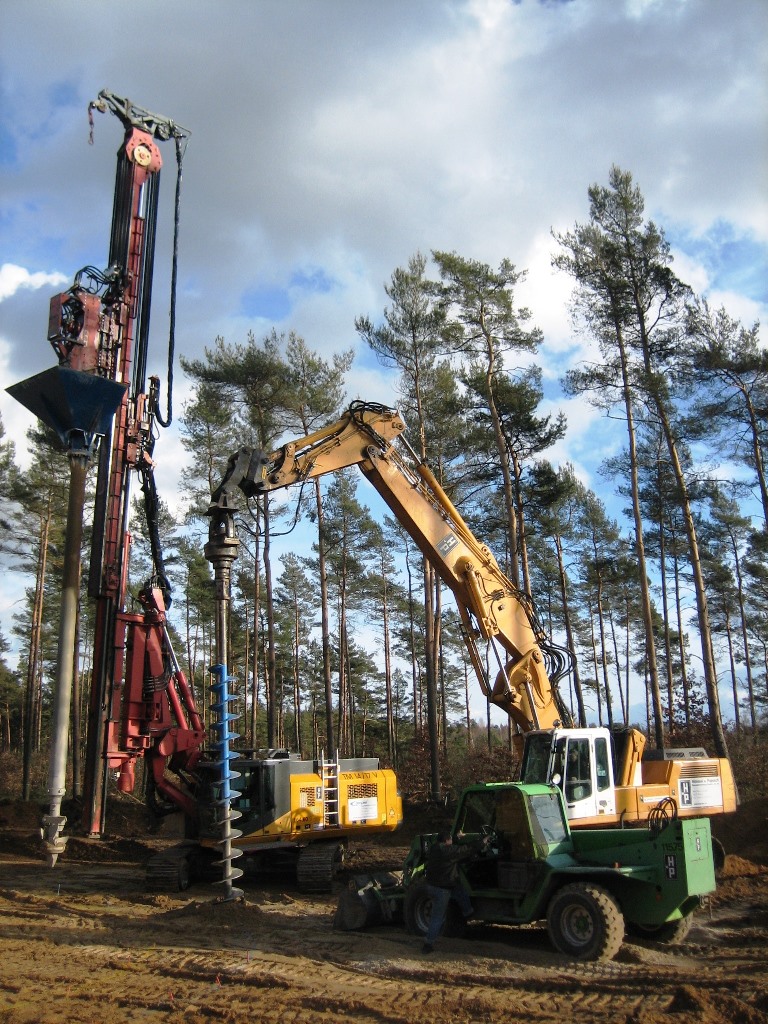

Projektbezeichnung : Windpark Ullersdorf-Lieberose / 11 WEA Typ Nordex N117/2400
Auftraggeber             : STEAG New Energies GmbH

Projektbeschreibung :
Ausführung von ca. 5.300 lfdm Impact®-Säulen
Länge 6,00 bis 10,00 m
Ausführung von ca. 5.200 lfdm Rütteldruckverdichtung mit dem VRI®-Verfahren
Länge 7,00 bis 11,00 m

Bauzeit : 11.2013 bis 02.2014





Video: Bioenergiepark Saerbeck - Bauarbeiten Windkraft

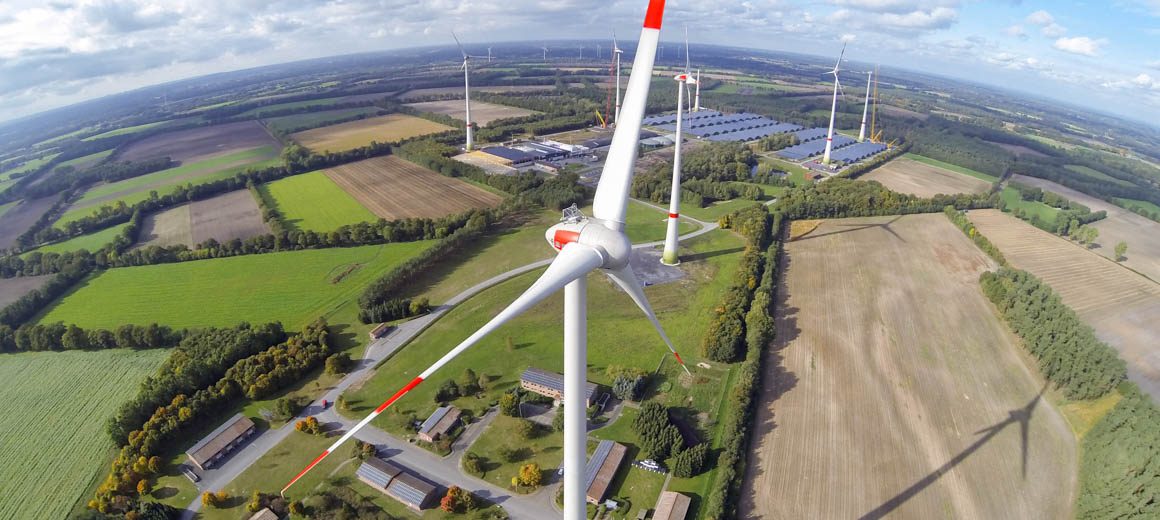

Projektbezeichnung : Windkraftanlagen im Bioenergiepark Saerbeck / 7 WEA Typ E-101
Auftraggeber             : Enercon GmbH

Projektbeschreibung :
Ausführung von ca. 8.100 lfdm Rütteldruckverdichtung mit dem VRI®-Verfahren
Länge 6,00 bis 8,00 m

Bauzeit : 09.2012 bis 10.2012
