Rüttelstopfverdichtung - Impact®-Verfahren

Referenzen - Rüttelstopfverdichtung mit dem Impact®-Verfahren

Foto: Geopier Spezialtiefbau GmbH

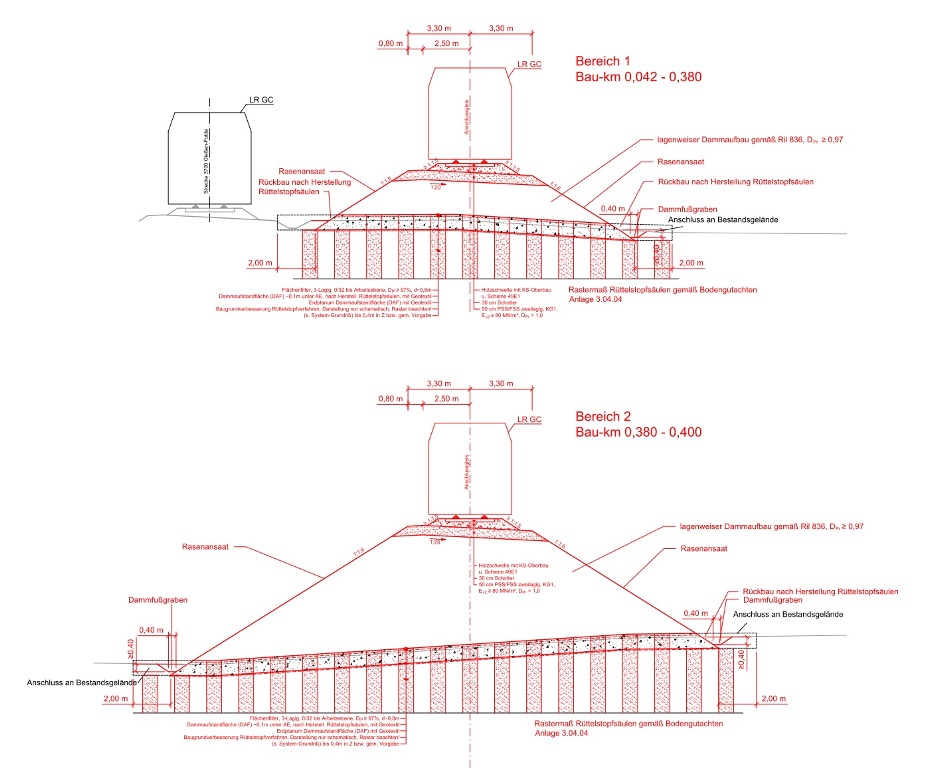

Regelquerschnitt: Schüßler-Plan Ingenieurgesellschaft mbH – Frankfurt am Main

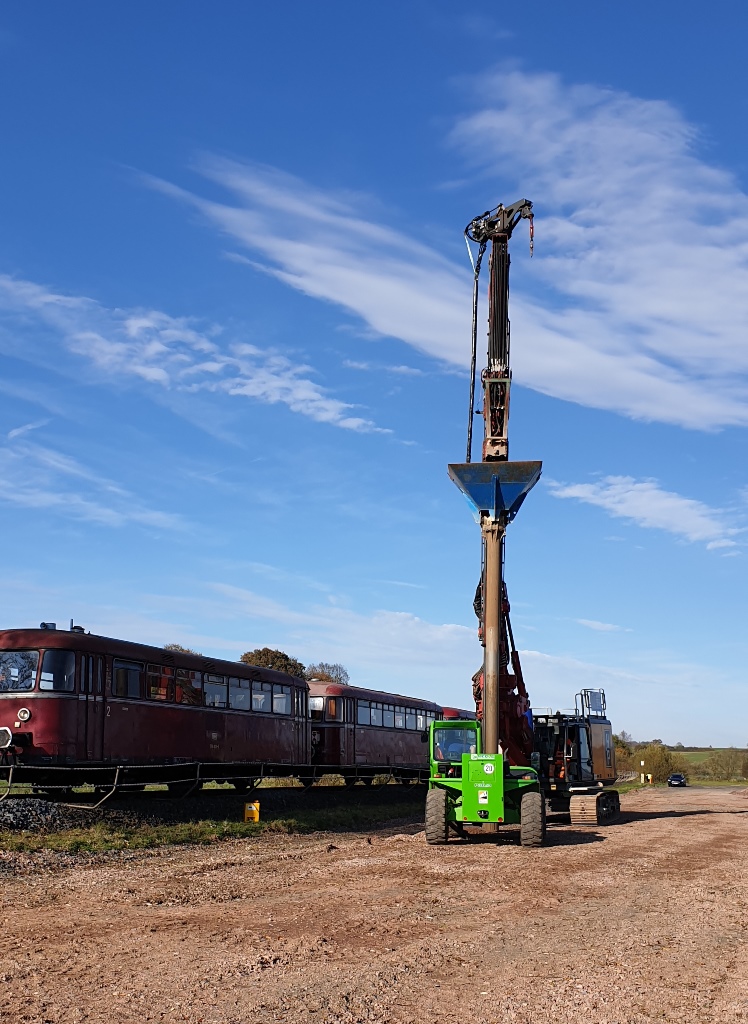

Projektbezeichnung : Errichtung eines neuen Gleisanschlusses in Lauterbach-Wallenrod

Auftraggeber : ARGE Gleisanschluss Pfeiffer-Holz

Projektbeschreibung :

Ausführung von ca. 2.700 Stck. Impact® Säulen

Länge 3,00 bis 9,00 m

Errichtung eines Gleisanschlusses zwischen dem Bahnhof Wallenrod und einem Industriegebiet für Holzverarbeitung im Bereich einer Feuchtwiese

auf einer Dammlänge von ca. 400 m mit Dammschütthöhen bis ca. 7 m und Dammfußbreiten bis ca. 30 m.

Setzungsbegrenzung auf ca. 4 cm und Gewährleistung eines Steifemoduls von 12 MPa für den zu verbessernden Baugrund ( weicher Ton, Schluff );

Absetzhorizont ( Basalt-Zersatz ) in stark wechselnden Tiefen.

Herstellung der Säulen zuerst im Grund- und im Anschluß im Verdichtungsraster; Ausführung in Teilbereichen während DB-Nachtsperrpausen.

Bauzeit : 09.2021 bis 11.2021

Foto: Geopier Spezialtiefbau GmbH

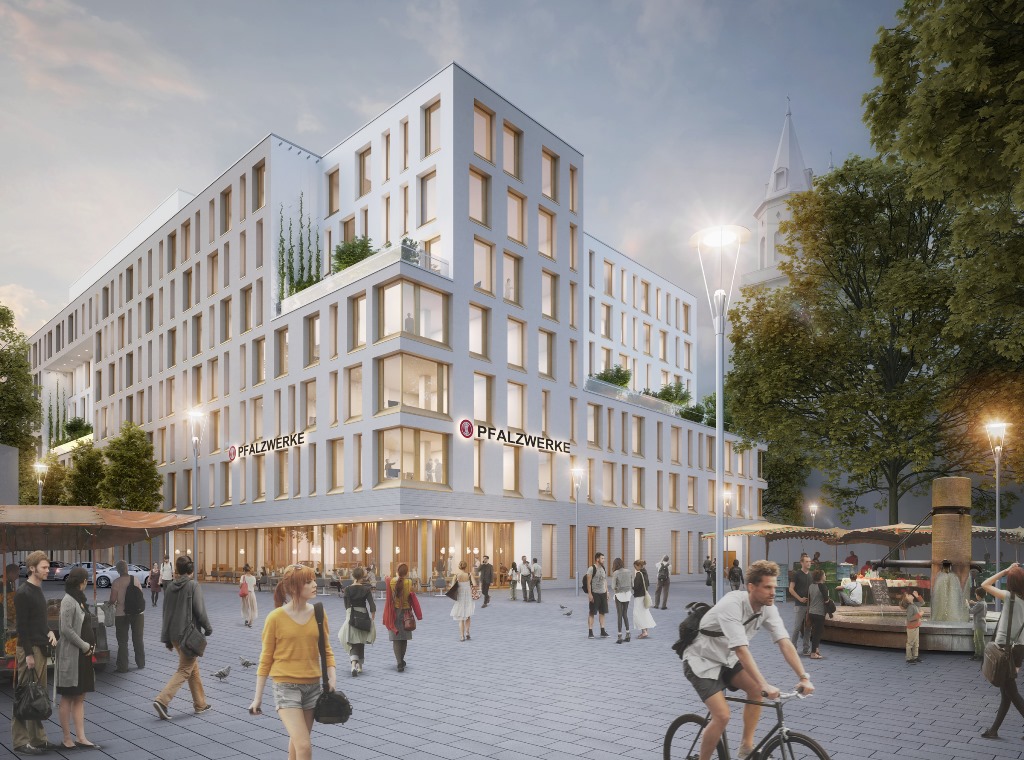

Foto: Ten Brinke Group B.V.
Foto: Ten Brinke Group B.V.

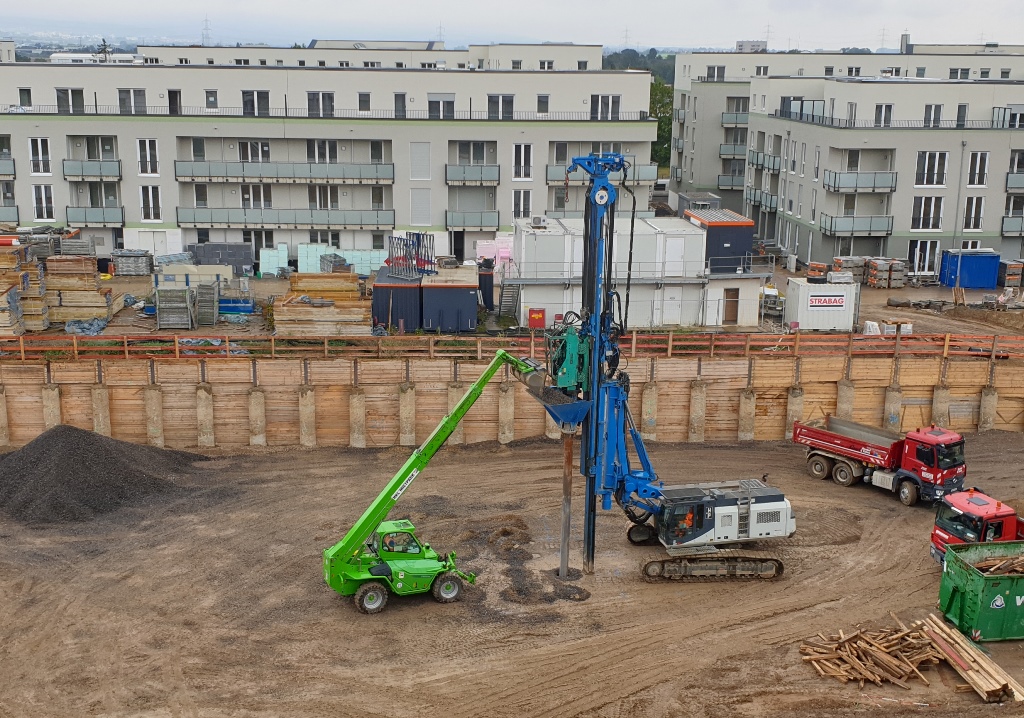

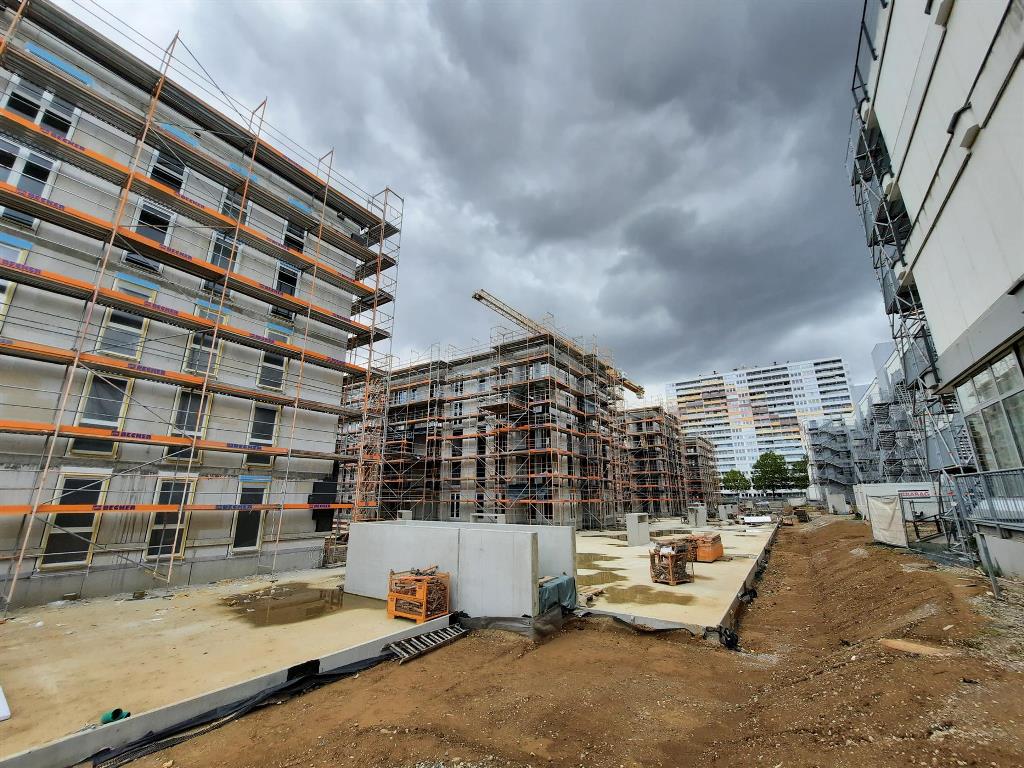

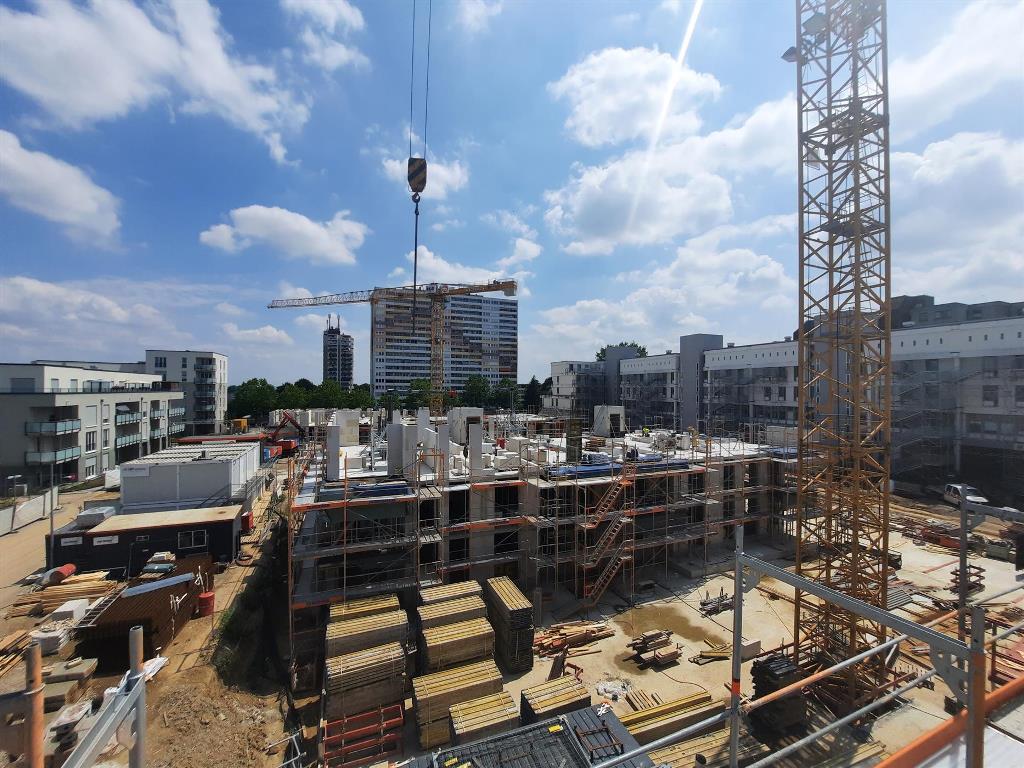

Projektbezeichnung : Neubau eines Wohn- und Geschäftsquartiers am Ben-Gurion-Ring in Frankfurt am Main

Auftraggeber : STRABAG GmbH - Direktion Mitte-West

Projektbeschreibung :

Ausführung von ca. 3.980 Stck. Impact® Säulen

Länge 3,00 bis 10,00 m

Neubau eines Wohn- und Geschäftsquartiers mit drei voneinander getrennten mehrgeschossigen und unterkellerten Wohngebäuden sowie jeweils gemeinsamen Tiefgaragen auf tragenden Bodenplatten.

Herstellung der Impact® Säulen jeweils in den Baugruben auf Endaushubhöhe.

Verbesserung des Quartärs zur Setzungsbegrenzung sowie Gewährleistung eines Bettungsmoduls von 6 MPa/m bis 8 MPa/m für die Bodenplatten.

Bauzeit : Diverse Bauabschnitte 05.2019 bis 11.2021

Foto: Geopier Spezialtiefbau GmbH

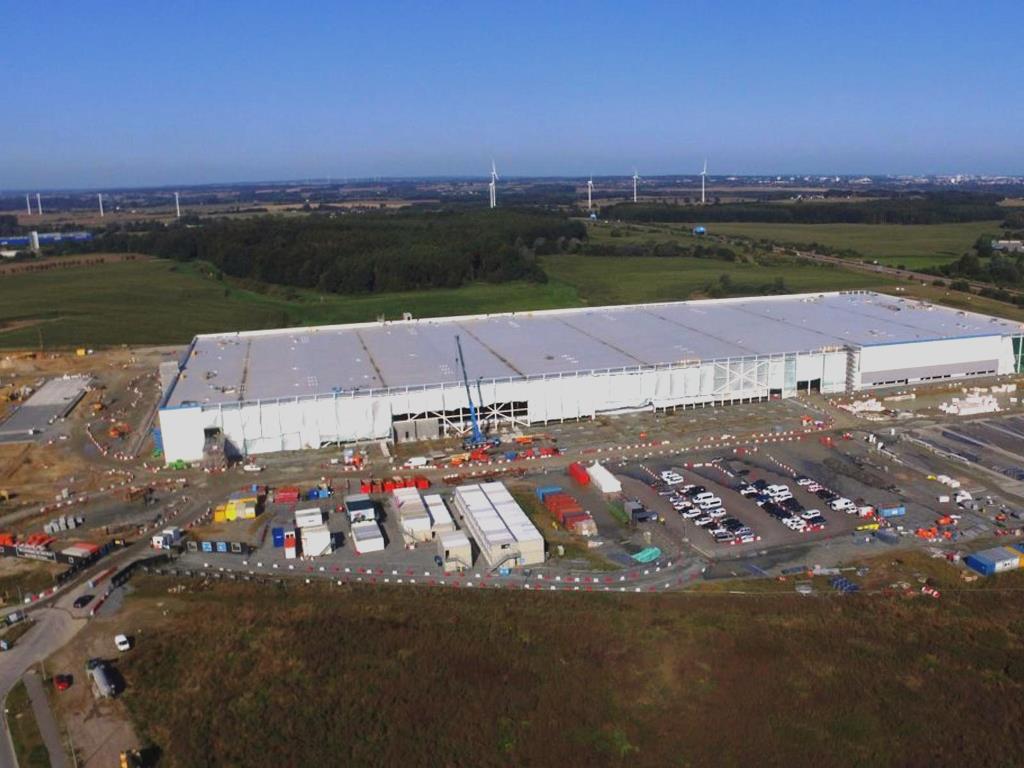

Foto: Ostsee Zeitung (OZ)

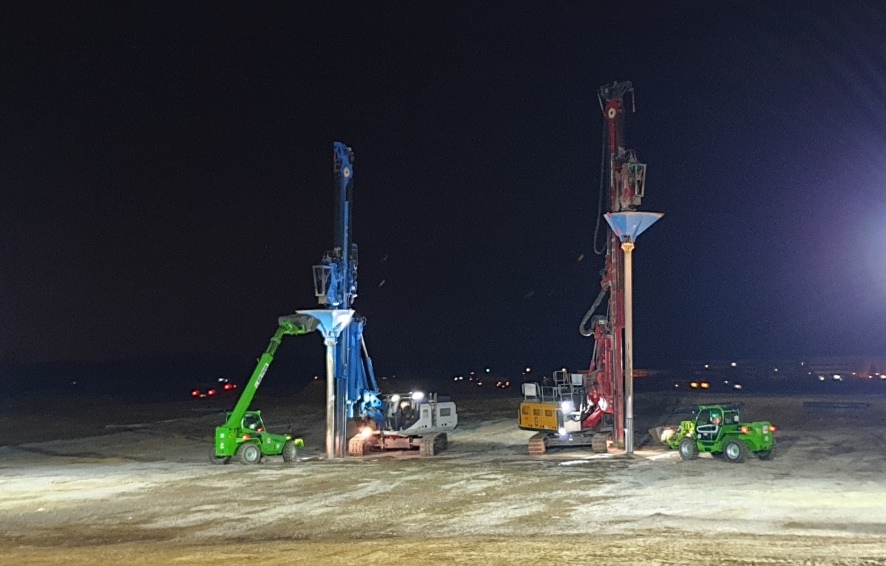

Projektbezeichnung : Neubau Logistikzentrum Amazon im Gewerbepark Ostsee 3 in Dummerstorf

Auftraggeber : HAGEDORN BAU GMBH - Gütersloh

Projektbeschreibung :

Ausführung von ca. 6.500 Stck. Rüttelstopfsäulen sowie von ca. 2.200 Stck. Dränagesäulen

Länge 2,50 bis 10,00 m

Neubau eines Verteilzentrums in Stützen-Binder-Bauweise auf Einzel- und Streifenfundamenten.

Herstellung von Dränagesäulen zur Setzungsbeschleunigung im Dammauftragsbereich auf einer Fläche von ca. 20.000 m² sowie von Rüttelstopfsäulen zur Setzungsbegrenzung von holozänen bindigen Schichten. Verbesserte Gesamtfläche ca. 54.000 m².

Ausführung im Mehrschicht- und Nachtbetrieb mit mehreren Kolonnen.

Bauzeit : 11.2020 bis 02.2021
