Rüttelstopfverdichtung - Schleusenrüttler

Referenzen - Rüttelstopfverdichtung mit dem Schleusenrüttler

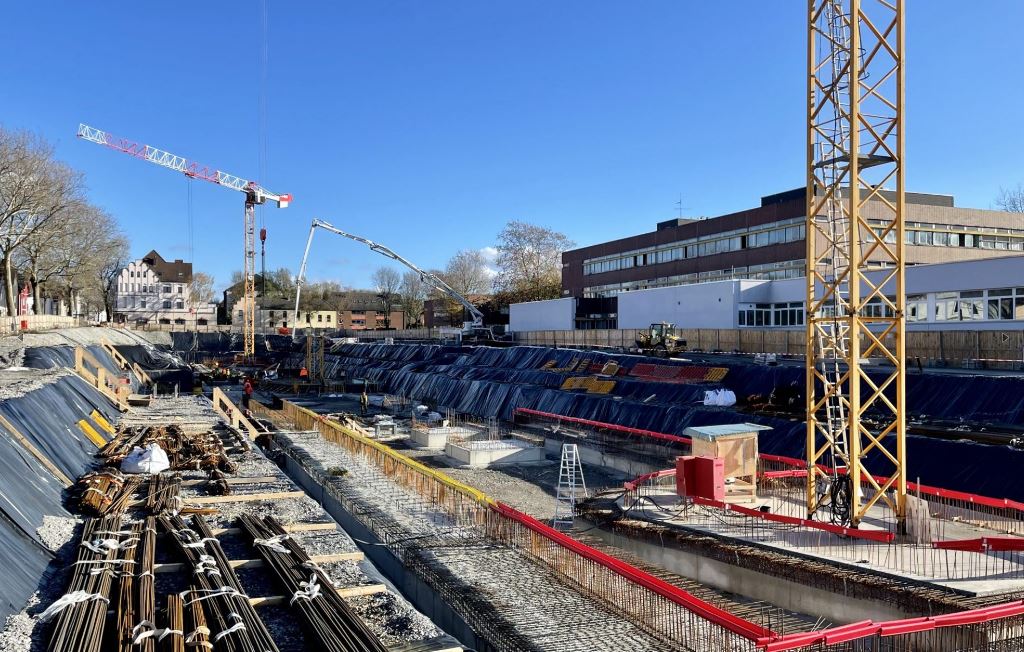

Foto: Geopier Spezialtiefbau GmbH
Foto: ARCHITEKTEN BRÜNING REIN - Essen
Visualisierung: ARCHITEKTEN BRÜNING REIN - Essen

Projektbezeichnung : Neubau eines Schulzentrums in Bochum-Gerthe

Auftraggeber : Stadt Bochum - Technisches Gebäudemanagement

Projektbeschreibung :

Ausführung von ca. 1.700 Stck. Rüttelstopfsäulen mit dem Schleusenrüttler

Länge 7,00 bis 11,00 m

Neubau eines Schulzentrums als Stützen-Wandkonstruktion auf tragenden Bodenplattenstreifen sowie auf Einzel- und Streifenfundamenten.

Verbesserung der Löß- und Lößlehmschichten bis zum Absetzhorizont aus halbfesten bis festen Schluffen zur Homogenisierung und zur

Vergleichmäßigung der Setzungen.

Gewährleistung von Setzungen bis ca. 3 cm für die vorgegebenen Fundamentbereiche.

Bauzeit : 03.2022 bis 05.2022

Foto: Geopier Spezialtiefbau GmbH
Foto: Staatliche Realschule Kemnath
Animation: Architekturbüro Leinhäupl + Neuber - Landshut

Projektbezeichnung : Neubau der Staatlichen Realschule mit Dreifachturnhalle in Kemnath

Auftraggeber : Landratsamt Tirschenreuth

Projektbeschreibung :

Ausführung von ca. 2.800 Stck. Rüttelstopfsäulen mit dem Schleusenrüttler

Länge 2,00 bis 7,00 m

Neubau einer Realschule mit Turnhalle als Stützen-Wandkonstruktion auf einer tragenden Bodenplatte.

Verbesserung der Hanglehme bis zum tragfähigen Horizont in Form von Muschelkalk in ca. 7,00 m Tiefe für die Stützung der Bodenplatte unter den Wandbereichen und zur Vergleichmäßigung der Setzungen.

Gewährleistung eines Bettungsmoduls von 12,5 MPa/m für die vorgegebenen Bodenplattenbereiche.

Bauzeit : 11.2021 bis 03.2022

Foto: Geopier Spezialtiefbau GmbH
Visualisierung: Hess-Talhof-Kusmierz Architekten und Stadtplaner - München

Projektbezeichnung : Neubau einer zentralen Grundschule in Staufenberg

Auftraggeber : Landkreis Gießen – Der Kreisausschuss

Projektbeschreibung :

Ausführung von ca. 590 Stck. Rüttelstopfsäulen mit dem Schleusenrüttler

Länge 3,00 bis 6,00 m

Neubau einer Grundschule als Stützen-Wandkonstruktion auf einer tragenden Bodenplatte in polygonaler Form mit drei Fünfecken.

Herstellung von Rüttelstopfsäulen in unterschiedlichen Rastergrößen für die Verbesserung von weichen bindigen Böden zur Vergleichmäßigung der Setzungen.

Gewährleistung eines Bettungsmoduls bis 5 MPa/m für die Bodenplatten.

Bauzeit : 03.2021

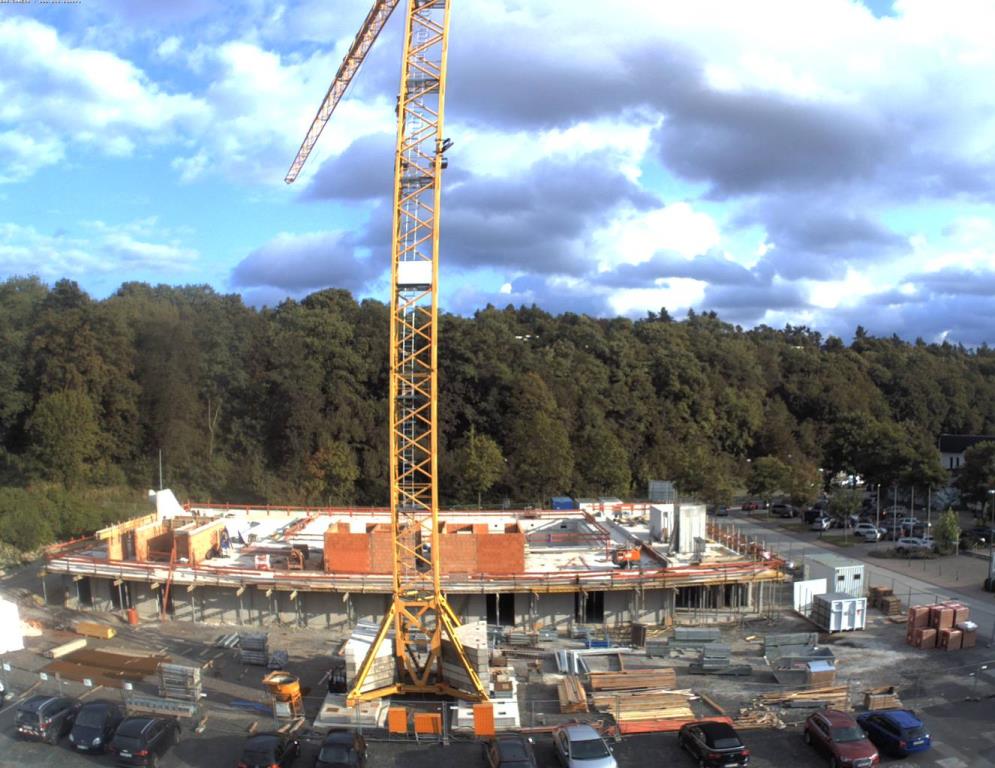

Foto: Verbandsgemeinde Simmern-Rheinböllen - Baustellenkamera
Foto: Verbandsgemeinde Simmern-Rheinböllen - Baustellenkamera
Foto: Verbandsgemeinde Simmern-Rheinböllen - Baustellenkamera

Projektbezeichnung : Neubau eines Hallenbades in Simmern/Hunsrück

Auftraggeber : Verbandsgemeinde Simmern-Rheinböllen

Projektbeschreibung :

Ausführung von ca. 380 Stck. Rüttelstopfsäulen mit dem Schleusenrüttler

Länge 4,00 bis 7,00 m

Neubau eines Schwimmbades als Stützen-Wandkonstruktion auf einer tragenden Bodenplatte.

Verbesserung der Auelehme und Hangschuttschichten zur Vergleichmäßigung der Setzungen sowie Gewährleistung eines Bettungsmoduls von 10 MPa/m für die vorgegebenen Bodenplatten- und Fundamentbereiche.

Bauzeit : 02.2021
